「ホンダ車のナビで、走行中も助手席の人がテレビを見られるようにしたい」「フリードのテレビキャンセラーは配線加工でも対応できる？」
このような疑問を持っている方に向けて、ホンダ車の走行中テレビ解除の仕組みと、フリードで実際に行った配線加工を紹介します。
今回は新車のフリードにナビゲーションを取り付けた際の作業例です。ナビの取り外しからパーキング信号の確認、配線加工、取り付けまで、現役の自動車整備士が実際の写真を使って解説します。
運転者が走行中にテレビやナビの画面を注視することは禁止されています。この記事は助手席の同乗者による視聴を想定した作業事例の紹介です。配線の変更によってナビの機能、安全性、保証などに影響する可能性があります。作業前に車両とナビの適合・メーカーの指示を確認してください。
ホンダ車の走行中テレビ解除には2つの方法がある
ホンダ車のナビで走行中のテレビ表示制限に対応する方法として、主に次の2つがあります。
- 車種とナビ型番に対応したテレビキャンセラーを取り付ける
- ナビのパーキング信号に関係する配線を加工する
配線加工は部品代を抑えられる場合がありますが、配線の特定と電気回路の知識が必要です。誤った配線を加工するとナビや車両電装品の故障につながるおそれがあります。
| 比較項目 | テレビキャンセラー | 配線加工 |
|---|---|---|
| 主な作業 | 対応製品を取り付ける | 信号線の確認・加工 |
| 費用 | 製品代・取付工賃 | 配線材料・作業工賃 |
| 注意点 | 車種・ナビの適合確認が必要 | 配線誤認や電装品故障のリスク |
| おすすめする依頼方法 | 適合確認のうえ専門店で取り付け | 配線図を確認できる整備士に依頼 |
特にメーカーオプションナビ、ディーラーオプションナビ、社外ナビでは配線や制御方法が異なることがあります。ホンダ車ならすべて同じ方法で解除できるわけではありません。
フリードの走行中テレビ解除で行った作業内容
今回作業した車両は、2代目ホンダ・フリード（GB5〜GB8系／2016年9月〜2019年9月の前期型）です。
- 車種：ホンダ フリード
- 世代：2代目（GB5〜GB8系）
- 年式：2016年9月〜2019年9月の前期型と推定
- 作業内容：ナビのパーキング信号に関する配線加工
※作業車両の正確な型式・ナビ型番は未確認です。後期型（2019年10月以降）や現行型では配線やナビの仕様が異なる場合があります。
今回紹介するのは、フリードの新車にナビゲーションを取り付けた際の作業です。作業の大きな流れは次の3つです。
- ナビゲーションの取り外し
- パーキング信号の確認と配線加工
- ナビゲーションの取り付けと動作確認
作業そのものはシンプルに見えますが、最も重要なのは対象となる信号線を正確に特定することです。
なお、写真の車両については元の作業記録に詳しい年式・型式・ナビ型番が残っていません。そのため、以下の写真に写っているカプラーや配線色を、別のフリードやホンダ車へそのまま当てはめないでください。
手順1｜フリードのナビゲーションを取り外す
まずはフリードのナビゲーションを取り外し、背面の配線とカプラーを確認できる状態にします。
ナビの取り外し方は車種や年式によって異なります。今回のフリードについては、ナビの取り外しを紹介した記事がありますので参考にしてください。
ナビを取り外す際は、ダッシュボードや内装パネルを傷つけないように注意します。また、車両やナビの整備手順に従って電源を遮断するなど、ショートや電装品の誤作動を防ぐ措置が必要です。
ナビの背面には複数のカプラーが接続されています。無理に引っ張らず、ロック部分を確認して扱うことが大切です。
手順2｜パーキング信号を確認して配線加工する
今回の作業で中心となるのが、ナビゲーションのパーキングブレーキ信号に関係する配線です。
パーキング信号とテレビ表示制限の仕組み
一部のナビゲーションでは、パーキングブレーキの状態を信号として取り込み、テレビ映像や一部の操作機能の制限に利用しています。
今回の作業例では、ナビ側にパーキングブレーキ作動時の状態を認識させる配線変更が行われています。
ただし、パーキング信号の電圧・極性・制御方法はナビの機種によって異なります。パーキングブレーキが作動したときに必ず同じ信号になるとは限りません。また、車速信号などを併用して表示を制限するナビもあるため、パーキング信号だけで判断することはできません。
実車のカプラーと配線を確認

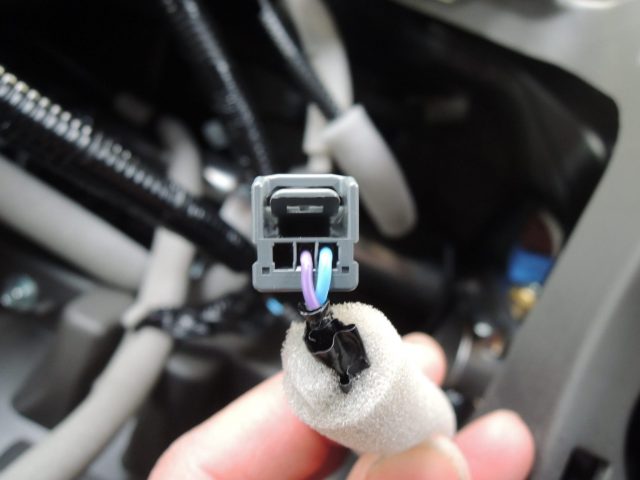

こちらが、今回のフリードで確認したカプラーです。
この実車では水色の配線が確認できました。ただし、線の色やカプラーの配置は車種・年式・ナビ型番によって変わります。
写真と同じ水色の配線を見つけても、パーキング信号線とは限りません。配線色だけで判断して切断すると、別の電装系統を損傷させるおそれがあります。
検電器で信号の変化を確認

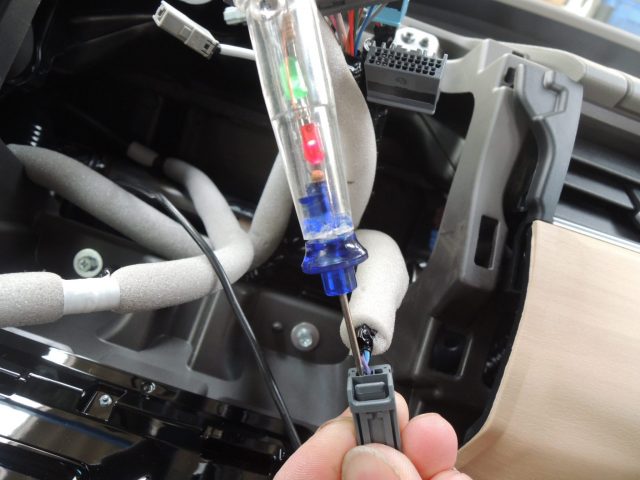

実作業では、対象配線の信号を確認するために検電器を使用しました。パーキングブレーキの操作に応じて、信号が変化するかを確認しています。
ただし、検電器の反応だけで信号線を確定できるとは限りません。対象ナビの配線図や回路仕様を確認し、必要に応じて適切な測定器を使用する必要があります。
配線加工と絶縁処理

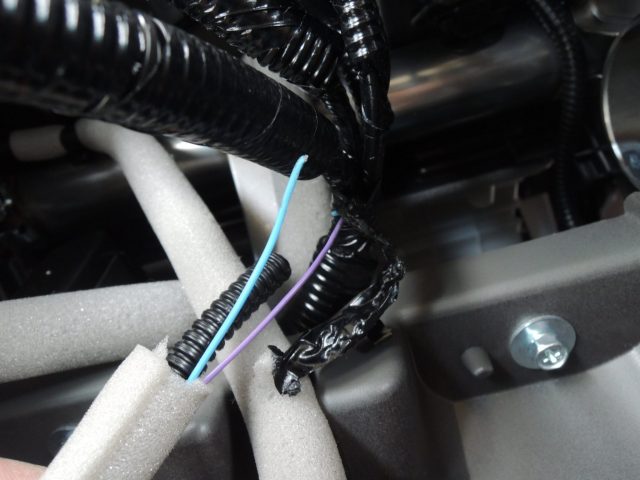

対象の信号線を確認した後、実車ではパーキング信号に関係する配線を加工しました。
今回の作業では、車両側とナビ側の配線を分け、ナビ側の信号状態を変更する方法を使用しています。車両側の配線には絶縁処理を行っています。
配線の切断や接続方法を誤ると、ショートやナビの故障、ほかの車両機能への影響が生じる場合があります。そのため、写真だけを参考に加工するのではなく、対象ナビの配線図・仕様を確認できる整備士による作業をおすすめします。
加工後は接続部分の絶縁、配線の取り回し、カプラーやハーネスの固定状態を確認します。
また、ナビのテレビ表示だけでなく、現在地表示・ルート案内・バックカメラなどにも異常がないことを確認する必要があります。配線加工が車両側の保証やナビの動作に影響する可能性も考慮してください。
配線加工が不安ならテレビキャンセラーを検討する
自分で配線を切断するのが不安な方は、車両とナビの型番に適合するテレビキャンセラーを検討する方法もあります。
専用カプラーで接続する製品であれば、車両配線の切断が不要な場合があります。ただし、すべての製品がカプラーオンで取り付けられるわけではありません。
購入前に確認したいのは、車種名だけではなく以下の情報です。
- 車両の年式・型式
- ナビゲーションのメーカー・型番
- メーカーオプション・ディーラーオプション・社外品の区別
- 取り付けによるナビ機能や保証への影響
テレビキャンセラーを選ぶ場合は、販売ページの適合表を必ず確認してください。下の商品リンクも、今回のフリードへの適合を保証するものではありません。
ポチップ
手順3｜ナビゲーションを取り付けて動作確認する
配線の処理が完了したら、取り外したナビゲーションを元の位置へ戻します。
基本的には取り外したときと逆の手順になりますが、カプラーの差し忘れや接続不足には十分注意してください。
整備の現場では、特に次のような接続部分を確認します。
- ナビ本体の電源・信号カプラー
- ラジオアンテナ線
- ハザードスイッチのカプラー
- バックカメラなどの接続
- 配線の挟み込みや固定不良がないか
取り付け後は、停車した安全な状態で各機能を確認します。警告灯の点灯やナビ機能の異常があれば、そのまま使用せず原因を調べてください。
ホンダ車の走行中テレビ解除で注意したいこと
運転者によるテレビ画面の注視は禁止されている
走行中にテレビ映像が表示されるようになったとしても、運転者が画面を注視してよいわけではありません。
道路交通法では、運転中のカーナビゲーション装置などの画面注視が禁止されています。テレビを見る場合は助手席などの同乗者を想定し、運転者は常に運転へ集中してください。
参考：警察庁｜やめよう！運転中のスマートフォン・携帯電話等使用
ホンダ車すべてに同じ配線加工ができるわけではない
同じホンダ車でも、フリード、N-BOX、フィット、ステップワゴンなどでは車両側の配線やナビの仕様が異なることがあります。
さらに、同じ車種でも年式やナビ型番が変われば配線構成が異なる場合があります。写真と同じ色の線を切れば解除できるという考え方は危険です。
ナビの現在地表示や操作に影響する場合がある
テレビキャンセラーや配線加工によって、ナビゲーションの現在地表示、ルート案内、操作制限などに影響する製品や車両があります。
製品を取り付ける場合も、適合情報と注意事項を確認し、専門店に相談することをおすすめします。
ホンダ車のテレビ解除に関するよくある質問
フリードならどの年式でも同じ配線で解除できる？
いいえ。車両の型式・年式・ナビ型番によって異なります。今回の実作業写真は、別のフリードでも同じ配線加工ができることを保証するものではありません。
パーキング信号をアースすると必ずテレビが映る？
必ず映るわけではありません。パーキング信号の仕組みや車速信号の利用状況は、ナビの機種によって異なります。誤った接続は故障につながるため、仕様を確認せずに加工しないでください。
テレビキャンセラーは自分で取り付けられる？
対応製品によっては比較的簡単に取り付けられる場合があります。ただし、ナビの取り外しや電装品の接続が必要になるため、作業に不安があれば整備工場やカー用品店へ依頼するのが安心です。
配線加工とテレビキャンセラーはどちらがおすすめ？
一般の方には、適合確認ができたテレビキャンセラーを専門店で取り付けてもらう方法をおすすめします。配線加工は信号線の特定が必要で、誤作業によるリスクもあるためです。
まとめ｜ホンダ車のテレビ解除はナビの適合確認が重要
今回は、フリードで実際に行ったナビゲーションのパーキング信号に関する配線加工を紹介しました。
- 走行中のテレビ表示制限は、ナビの機種によって仕組みが異なる
- 配線の色やカプラーの位置だけで信号線を判断しない
- テレビキャンセラーは年式・型式・ナビ型番の適合確認が必要
- 配線加工に不安がある場合は専門店へ依頼する
- 運転者は走行中にテレビやナビ画面を注視しない
ホンダ車だからといって、すべて同じ方法でテレビ解除ができるわけではありません。対象車両とナビの仕様を確認したうえで、安全性を優先して判断してください。
