こんにちは、整備士ノートです。
今回は、スズキ・ジムニー（JB64W）のオーディオパネルの外し方を実際の作業写真付きで解説します。
「ジムニーのナビを取り外したい」「オーディオパネルを外して配線作業をしたい」という方は参考にしてください。
今回作業したのは、新車時のオーディオレス車です。
JB64Wのオーディオパネルは、オーディオ取付ステーと一緒に取り外す構造になっています。
取り外しの流れは次の3ステップです。
- オーディオパネル下側のガーニッシュを外す
- オーディオブラケットの固定ビス2本を外す
- パネルとオーディオ取付部分を手前に引き出す
実際にどの部分を外すのか、順番に写真で紹介していきます。
ジムニーJB64のオーディオパネルを外すために必要な工具
今回の取り外し作業では、下側のガーニッシュを外してから、固定ビスを取り外します。
準備しておきたい工具はこちらです。
- プラスドライバー
- 樹脂製の内張りはがし
- 養生テープ
- 取り外したビスを入れるトレー
下側のガーニッシュはクリップで固定されているため、必ずしも内張りはがしが必要なわけではありません。
ただし、指で取り外しにくい場合は樹脂製の内張りはがしがあると作業しやすくなります。
ポチップ
パネル周辺に傷を付けたくない場合は、必要に応じて養生テープを使用しましょう。
作業前にはエンジンと電装品のスイッチをOFFにしておきます。ナビやオーディオの配線を取り外す場合は、その機器の取扱説明書や車両の整備資料も確認してください。
ジムニーJB64のオーディオパネルの外し方【3ステップ】
ここからは実際の作業写真を使って取り外し手順を紹介します。
① オーディオパネル下側のガーニッシュを外す
最初に、オーディオパネル下側のガーニッシュを取り外します。

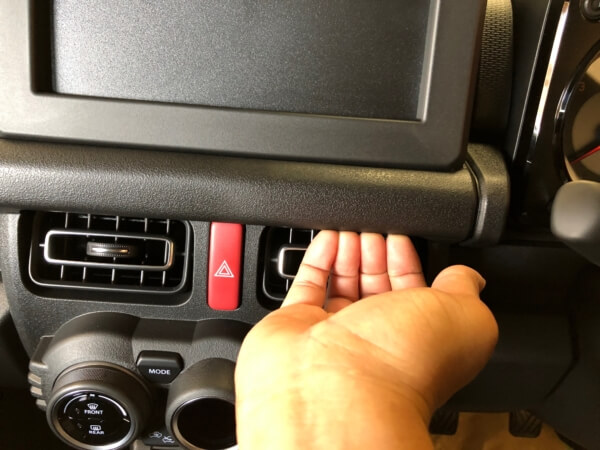

こちらが取り外す部分です。
このガーニッシュはクリップの嵌合で固定されています。
下側から手前に引くことで取り外せます。

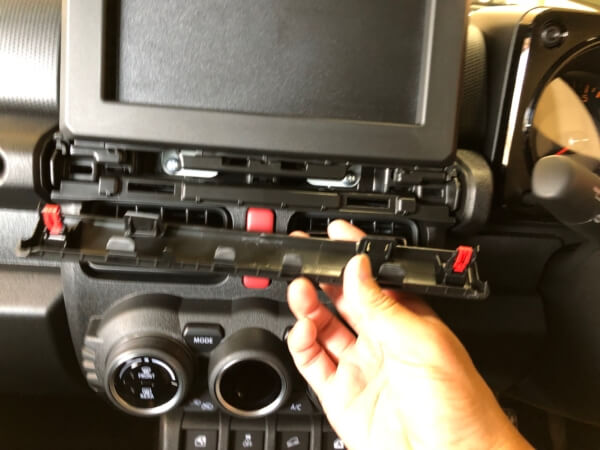

取り外した状態がこちらです。
クリップで固定された樹脂部品は、無理にこじると爪が折れたり、周辺のパネルに傷が付いたりすることがあります。
引っかかりがある場合は強引に引っ張らず、固定されている位置を確認しながら作業しましょう。
② オーディオブラケットの固定ビス2本を外す
下側のガーニッシュを取り外すと、オーディオブラケットを固定しているビスが見えます。
今回のJB64Wでは、固定ビスは2本です。

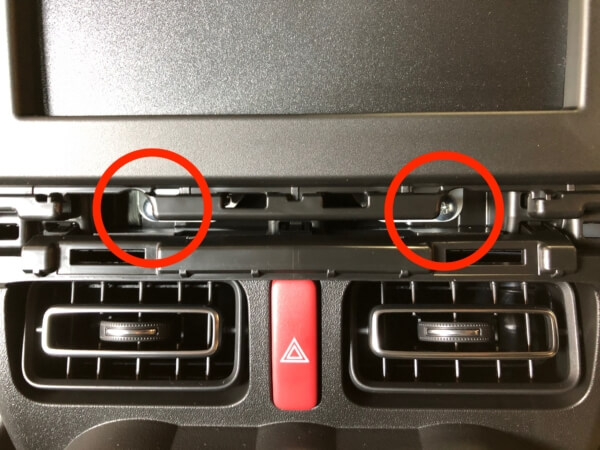

こちらがビスの位置を確認した写真です。
プラスドライバーを使用して、固定ビス2本を取り外します。
取り外したビスは紛失しないように保管しておきましょう。
ビスを外したら、オーディオパネルを手前に引き出せる状態になります。
③ オーディオパネルと本体を一緒に手前へ引き出す
固定ビスを取り外したら、オーディオパネルを手前へ引き出します。
今回のジムニーでは、パネルとオーディオ取付ステーが一緒に外れる構造です。

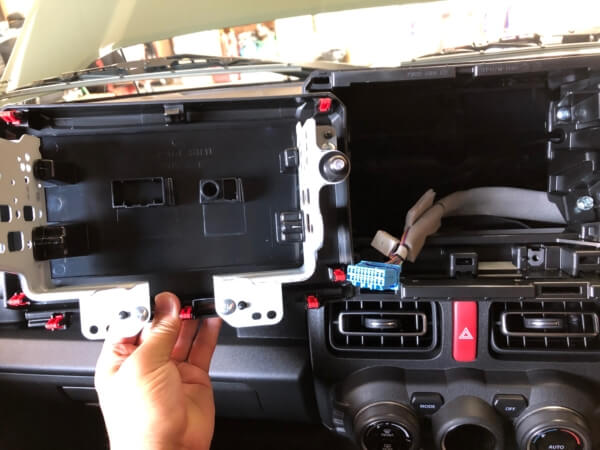

取り外した状態がこちらです。
写真の車両はオーディオレス仕様だったため、ナビやオーディオ本体は取り付けられていません。
すでにナビやオーディオが装着されている場合は、本体の裏側に配線コネクターやアンテナ線などが接続されていることがあります。
その場合は、配線を引っ張らないように注意し、必要に応じてコネクターを取り外します。
コネクターにはロック機構があるものもあるため、無理に引き抜かないようにしましょう。
以上でオーディオパネルの取り外しは完了です。
ジムニーJB64のナビを外すときの注意点
今回紹介したのはオーディオレス車のパネル取り外しですが、ナビを装着している車両でもパネル脱着の参考になります。
ただし、ナビ付き車両では取り外す前に確認しておきたい点があります。
- ナビ・オーディオ本体の電源をOFFにする
- パネルを引き出す際に周辺の内装を傷つけない
- 接続されている配線を無理に引っ張らない
- コネクターのロックを確認して取り外す
- 取り外したビスやクリップを紛失しない
- 機種によっては設定やセキュリティコードが必要になることを確認する
特にナビの裏側には複数の配線が接続されている場合があります。
パネルを手前に引き出したあと、配線に余裕があるか確認しながら作業しましょう。
また、今回の写真はオーディオレス車のため、ナビ本体のコネクター配置や配線の接続先までは紹介していません。
ナビの取り外し・交換を行う場合は、装着されている機種の取付説明書も確認してください。
オーディオパネルを元に戻す方法
オーディオパネルを取り付ける場合は、基本的に取り外しと逆の順序で組み付けます。
- 必要な配線コネクターを接続する
- オーディオパネルを正しい位置へ戻す
- ブラケット固定ビス2本を取り付ける
- 下側のガーニッシュを元の位置に取り付ける
組付け時は配線をパネルと車体の間に挟み込まないように注意しましょう。
最後にパネルの浮きやガタつきがないか確認します。
ナビやオーディオを取り外した場合は、組付け後に電源や音声、関連機能の作動確認も行いましょう。
ジムニーJB64のオーディオパネル取り外しに関するよくある質問
Q. JB64のオーディオパネルはどこから外しますか？
まずオーディオパネル下側のガーニッシュから取り外します。今回の車両ではクリップで固定されており、下側から手前に引くことで取り外せました。
Q. オーディオパネルの固定ビスは何本ですか？
今回作業したJB64Wでは、オーディオブラケットを固定するビスが2本ありました。下側のガーニッシュを外すと確認できます。
Q. ナビが付いていても同じ方法で外せますか？
パネルの取り外し方は参考になります。ただし、ナビの取付方法や配線の接続状態は機種によって異なるため、ナビの取付説明書も確認してください。
Q. オーディオパネルを外すときに内張りはがしは必要ですか？
今回のガーニッシュはクリップ固定のため、手で取り外すことができました。ただし、外しにくい場合は樹脂製の内張りはがしがあると便利です。無理な力を加えるとクリップやパネルを破損するおそれがあります。
Q. ジムニーシエラJB74でも同じですか？
JB74も似た内装構造ですが、今回写真で紹介しているのはJB64Wです。年式や仕様、装着部品によって違いがないか確認してから作業してください。
まとめ｜ジムニーJB64のオーディオパネルは3ステップで取り外せる
今回はジムニーJB64Wのオーディオパネルの外し方を紹介しました。
- 最初に下側のガーニッシュを取り外す
- オーディオブラケットを固定しているビスは2本
- 固定ビスを外したらパネルごと手前に引き出す
- ナビ付き車両は裏側のコネクターや配線に注意
- 組付け後はパネルの固定状態や機器の作動を確認する
今回の作業では、下側のガーニッシュを外すとオーディオの固定ビスが見える構造でした。
ビスを取り外せばパネルを手前に引き出せるため、構造がわかっていれば作業の流れは比較的シンプルです。
ただし、ナビを装着している車両では配線を傷めないよう注意しながら作業してください。
