    GP5フィットハイブリットのオーディオ取り外し方法

    新車販売時に何度もオーディをパネルを取り外していたのですが、時間が経つと忘れるものですね。

    マニュアルを見ずに行き当たりばったりで作業すると、余計なところまで外してしまったりしてしまいました。記録としてこの記事を残しておこう。

    オーディオの取り外し手順

    簡単な手順は以下の通り

    1. メーターバイザー取り外し
    2. センターアウトレット取り外しはオーディオ
    3. センターロアカバー取り外し
    4. オーディオボルト3本取り外し
    5. オーディオ取り外し

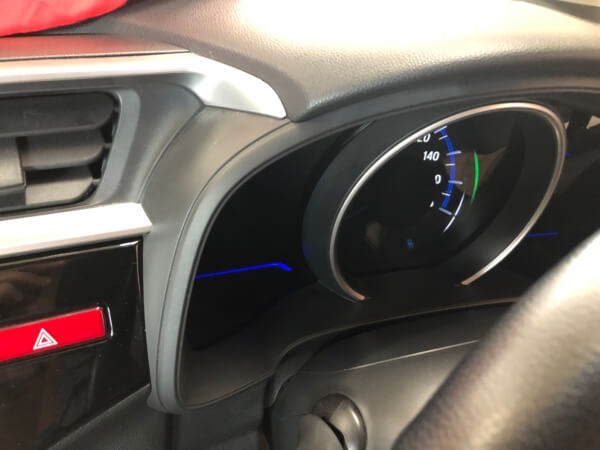

    メーターバイザー取り外し

    フィットオーディオ外し

    メーターバイザーとはメーターのところにある樹脂製のカバーです。クリップの勘合なので引っ張れば取り外せます。

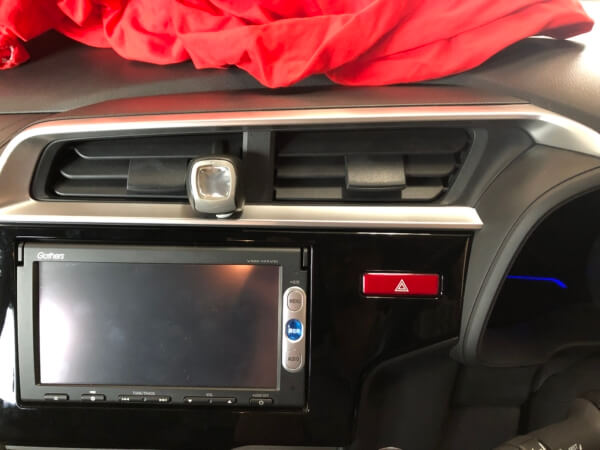

    センターアウトレット取り外し

    フィットオーディオ外し

    センターアウトレットはオーディオ上のルーバー部分です。メーターバイザーが被っているので順番を守って取り外します。こちらもクリップ勘合ですが多少きつめでした。

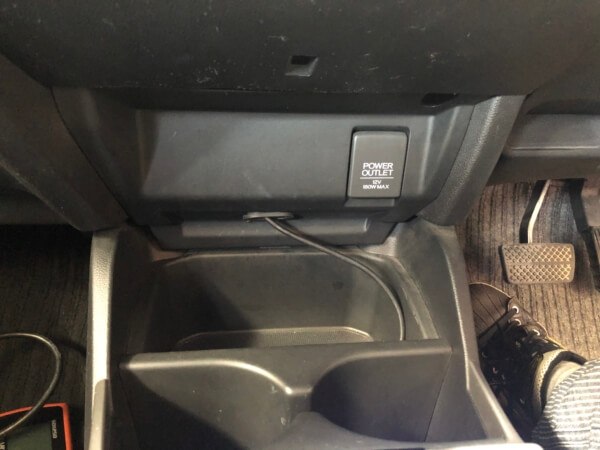

    センターロアカバー取り外し

    フィットオーディオ外し

    「センターロアカバー」はエアコン操作パネル下の12vのアクセサリーソケットがあるロアカバーです。ビス1本を取り外し手前に引っ張って取り外します。クリップ外しなどがあれば便利です。カバーが外れたらアクセサリーソケットとキーレスのセンサーのコネクターを取り外します。

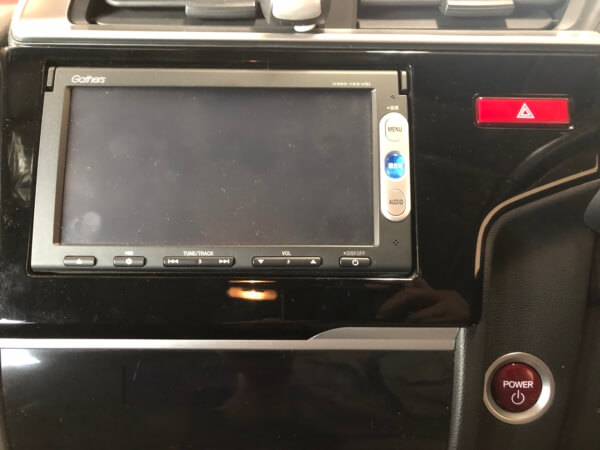

    オーディオボルト3本取り外し

    フィットオーディオ外し

    オーディオを取り付けているボルトは上に2本下側に1本あるので取り外します。下側のボルトは覗き込めばわかります。

    オーディオ取り外し

    フィットオーディオ外し

    オーディオ全体を引っ張りだし、各部コネクタを外せば取り外せます。
