フィルムアンテナは、剥離フィルムを剥がす前の位置決めで仕上がりが大きく変わります。貼り付け位置だけでなく、左右の向き、ピラートリムとの干渉、アンテナコードの端子を合わせる場所まで確認してから作業しましょう。

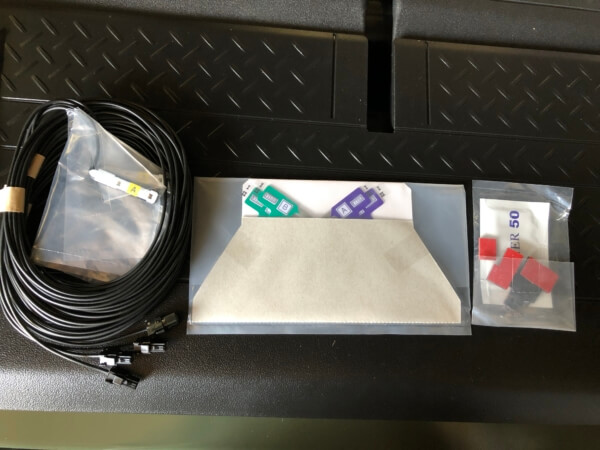

私はこれまで100台以上の車にフィルムアンテナを貼ってきました。この記事では、パナソニックのナビに付属するフィルムアンテナを使った実作業の写真で、貼り方と失敗を防ぐコツを紹介します。
写真は作業の一例です。貼る位置・寸法・左右の組み合わせ・剥がす順序は製品によって異なります。手元のナビ・アンテナの品番に対応した取付説明書を優先してください。
フィルムアンテナの貼り方｜最初に作業の流れを確認
- 説明書で貼り付け位置と左右の向きを確認する
- ピラートリムを戻した状態も考えて仮合わせする
- ガラスを清掃し、十分に乾かす
- マスキングテープで位置を決める
- 製品指定の順序で剥離フィルムを剥がして貼る
- 給電部とコード側端子を合わせ、配線・受信を確認する
フィルムアンテナは、位置を間違えても簡単に貼り直せる部品ではありません。接着面を出す前に、最後まで手順を確認しておくと作業しやすくなります。
貼り付け位置と向きで確認すること
「ガラスの端から25mm以内」だけで位置を決めない
フロントガラスへの取り付けは、保安基準に適合するよう、製品の説明書で指定された範囲・寸法を守ります。アンテナ全体を、単純にガラスの端から25mm以内へ収めればよいという意味ではありません。
説明書の図では、給電部やアンプの位置と、細いアンテナ線の位置が分けて示されていることがあります。寸法を測り始める場所がガラスの端なのか、黒いセラミック部分の縁なのかも確認してください。
ここに掲載した写真の位置をそのまま別の車へ写すのではなく、使用する製品と車両に合った取り付け位置を確認しましょう。
L型アンテナの左右・向きは品番ごとの図で確認
L型フィルムアンテナには、左右で形状が反対のものや、A・Bなどの記号で区別されるものがあります。見た目だけで左右を判断せず、説明書の図とフィルムの記号を照合してください。
図が車内から見た向きなのか、車外から見た向きなのかにも注意します。アンテナに対応するコードが指定されている場合は、その組み合わせまで確認してから仮合わせします。

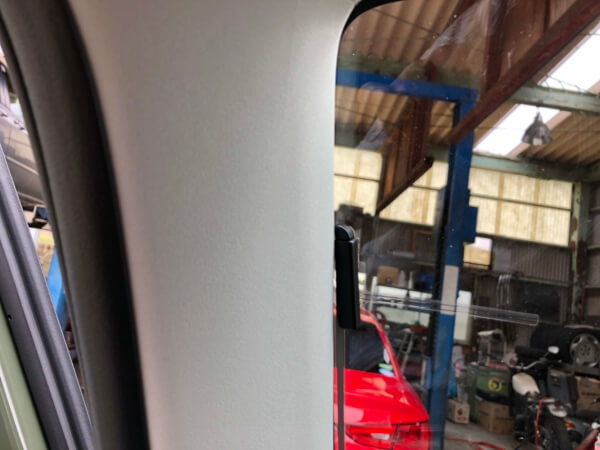

ピラートリムを戻したときの干渉を確認

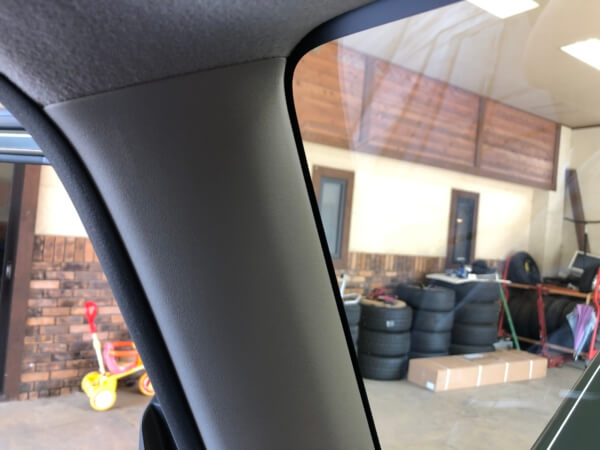

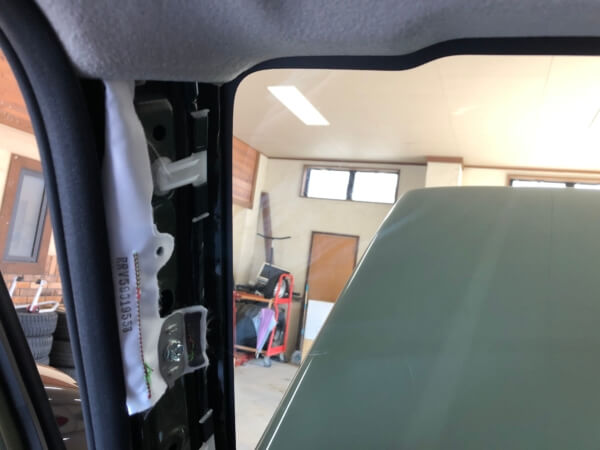

私が作業で特に気を付けているのが、ピラートリムとの干渉です。トリムを外す前に、ガラスのどこまでトリムがかぶさっているかを確認します。
トリムを外すと、普段は隠れているガラスの端まで見えます。その状態で端に寄せすぎると、トリムを戻したときにフィルムやコード側の部品が当たることがあります。
Aピラー付近にカーテンエアバッグがある車は、トリムの外し方や配線経路にも車両ごとの指定があります。エアバッグの展開を妨げる位置へ配線しないでください。車両の作業手順を確認できない場合は、整備工場へ取り付けを依頼しましょう。
他のアンテナ・カメラ・ステッカーとの位置関係
ETCアンテナやドライブレコーダーなどと近すぎる配置は避け、説明書の指定間隔を守ります。アンテナ同士の間隔も一律ではありません。例えば、パナソニックのCN-F1X10BGDなどに対応する説明書では、他のアンテナから20cm以上離す指定があります。
自動ブレーキ用カメラやセンサーの視野、検査標章・点検ステッカーにも重ならないよう確認します。指定位置を確保できない場合は、自己判断でピラーの内側などへ移さず、販売店や取り付け店に相談してください。
写真で解説｜フィルムアンテナを貼る手順

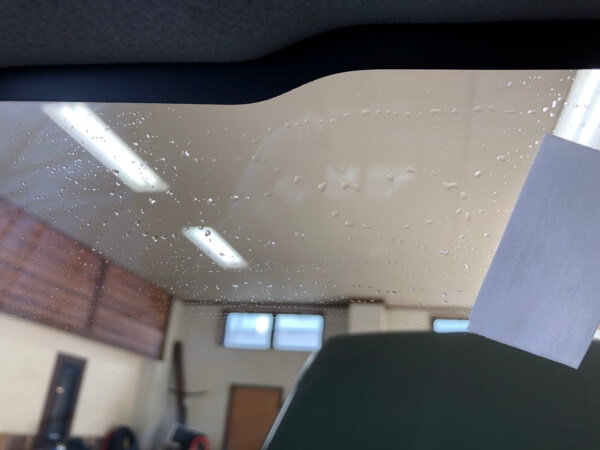

1．ガラスを清掃して乾燥させる
付属のクリーナーなど、説明書で指定された方法で貼り付け面を清掃します。汚れや油分が残ると、接着不良の原因になります。清掃後は、ガラスが十分に乾いてから貼り付けてください。
風でほこりが舞う場所を避け、ガラスや作業台の周囲もきれいにしておきます。寒いときの作業条件や、使えるクリーナーの種類も製品の指定を確認しましょう。
2．保護フィルムの表面と剥がす順序を確認する

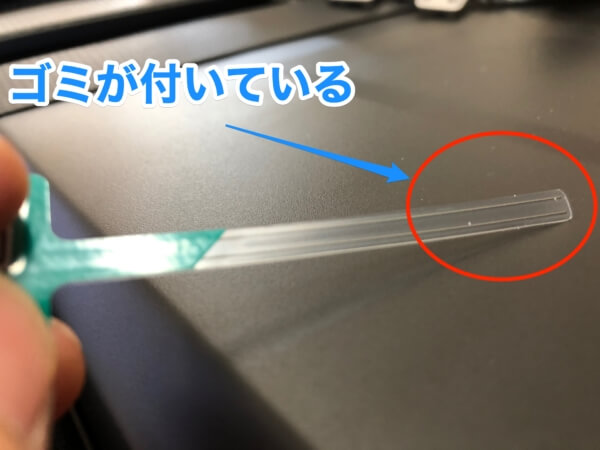

貼り付け前に、折れ・傷・異物の付着がないか確認します。写真のように保護フィルムの表面にゴミが付いている場合もあるため、接着面を出す前に周囲をきれいにしておきます。

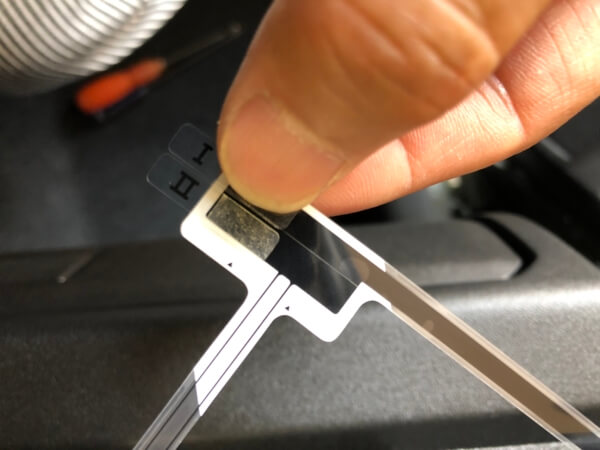

剥離フィルムには、剥がす順序を示す番号や記号が付いています。作業前に全面を剥がして戻すのではなく、つまみの位置と剥がす方向を確認してください。
剥がれにくいときに力任せに引くと、アンテナ線が折れたり、剥離フィルム側に残ったりすることがあります。いったん止めて説明書を確認しましょう。

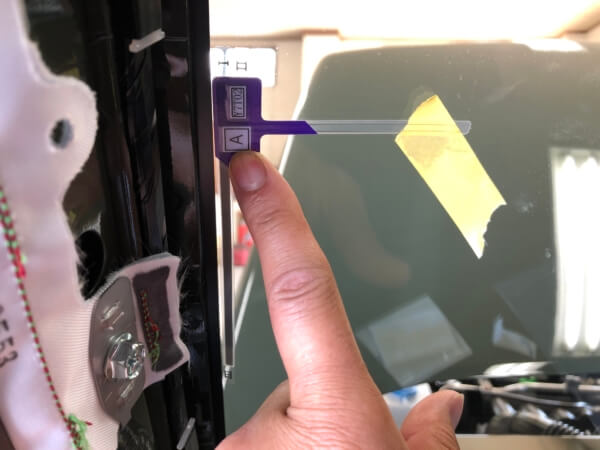

3．マスキングテープで位置を決める

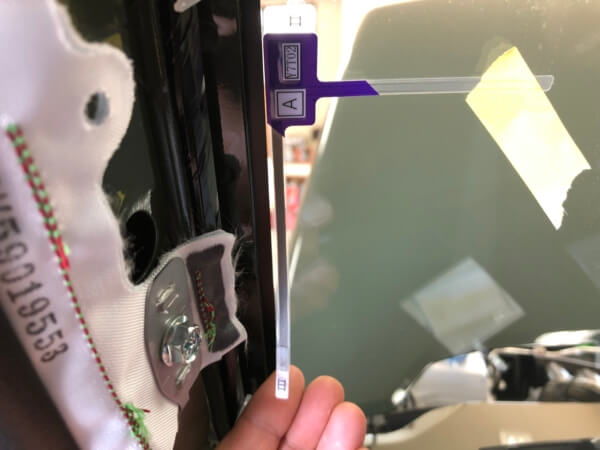

剥離フィルムを付けたまま仮合わせし、マスキングテープで固定します。寸法だけでなく、左右の向き、トリムとの干渉、コード側端子を取り付けるスペースもこの段階で確認します。
私も、まっすぐ貼るためにこの仮固定を行っています。片手で位置を支えながら剥離フィルムを剥がそうとするより、位置が安定して作業しやすくなります。

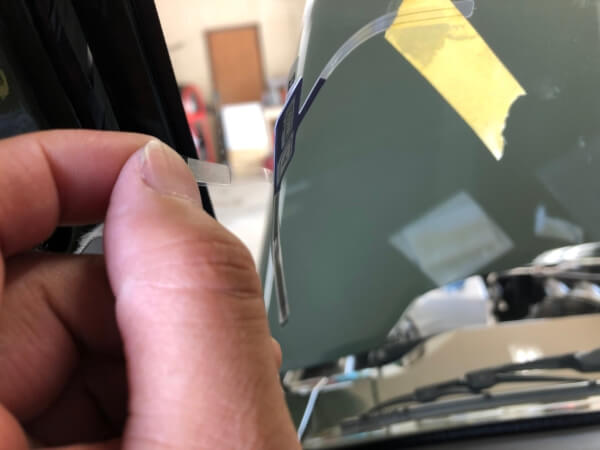

4．指定された順序で剥がし、少しずつ貼る
位置が決まったら、製品の説明書に従って剥離フィルムを剥がします。接着面を指で触らず、フィルムを引っ張ったり折り曲げたりしないように貼り付けます。

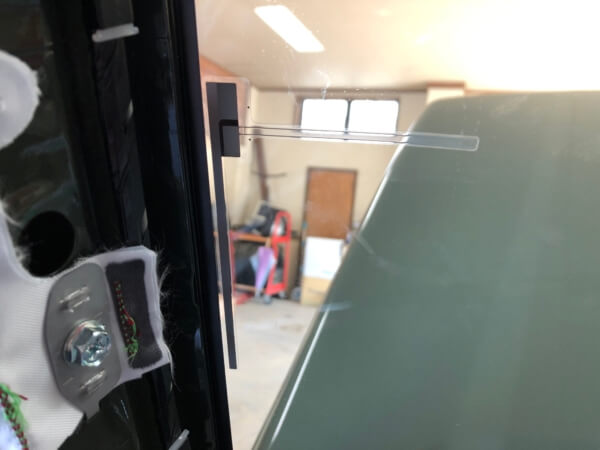

写真の作業例では、一方を貼り付けたあと、残りの部分を進めています。ほかの製品でも同じ剥がし方とは限らないため、番号や記号を優先してください。
貼り付け後は、アンテナ線がガラス側へ正しく転写されているか、浮きや断線がないか確認します。保護フィルム側に線が残るなど異常がある場合は、そのまま引き剥がさず、説明書の対処方法を確認してください。
5．端子を給電部へ合わせ、コードを配線する
フィルム側の給電部と、アンテナコード側の端子を、指定の目印に合わせて取り付けます。「金属部分が触れていればよい」と判断せず、向き・位置・アンテナとコードの組み合わせを確認します。
端子の位置がずれると接触不良の原因になります。貼り付ける前に目印を探し、位置を確かめてから固定しましょう。
配線はトリムやクリップに挟まらない経路へ通します。エアバッグがある車は車両の指定経路に従い、他の配線とのまとめ方や固定方法はナビの取付説明書を確認します。
6．内装を戻し、停車中に受信確認する
トリムを無理なく戻せること、アンプや配線を押しつぶしていないことを確認します。車両やナビの説明書に従って接続・復元を終えたら、安全な場所に停車してテレビの受信状態を確認してください。
受信しにくいときは、最初から貼り替えず、接続忘れ・端子の位置・チャンネル設定・周囲の受信環境を順に確認します。
フィルムアンテナの貼り方でよくある疑問
貼る位置を変えると受信感度は上がる？
指定外の位置へ移せば感度が上がるとは限りません。まずは説明書どおりの位置と間隔、給電部の接触、コードの接続を確認しましょう。受信状態は地域や周囲の建物などにも左右されます。
失敗したフィルムアンテナは貼り直せる？
貼り直しを前提にしないでください。一度剥がすとアンテナ線が切れたり、接着力が落ちたりするため、貼り直しを禁止している製品があります。失敗した場合は、対応品番の交換用フィルムや、コード側の交換用部品が必要か確認します。
フィルムアンテナを貼らない、ピラー内へ隠すのは？
地デジ用フィルムアンテナはテレビ受信用の部品です。テレビを使うなら、必要なアンテナを説明書どおりに取り付けます。外から見えないようにピラー内へ隠す取り付けは、指定されたガラス面への取り付けとは条件が変わるため、おすすめしません。
テレビを使わず取り付けを省略したい場合も、GPSなど別のアンテナと取り違えないようにし、使用する機種の接続条件を確認してください。
フィルムアンテナは貼る前の確認が大切
きれいに仕上げるコツは、説明書で位置と向きを確認し、ピラートリムを戻す範囲まで考えて仮固定することです。ガラスを清掃して乾かし、製品指定の順番で貼り、最後に端子の位置と配線を確認しましょう。
今回の写真を作業のイメージとして使い、具体的な寸法や左右の組み合わせは、手元の製品の取付説明書と照合してください。
参考：パナソニック CN-F1X10BGD／CN-F1X10GD／CN-F1D9GD 取付説明書・地上デジタルアンテナの取り付け（PDF）。この記事の写真と同一機種を示すものではありません。ご使用の品番に対応する説明書を確認してください。
