どーも、「整備士ノート」の510です。
今回は、スバル車に装着されているアイサイト（EyeSight）の内装カバーの外し方を紹介します。
ETCやドライブレコーダーの取り付けなどで、ルームミラー周辺の内装を取り外したいことがありますよね。
実際に作業してみると、カバーはツメとボルト、金属クリップで固定されていました。
この記事では、私が実際に取り外したときの写真5枚を使って、固定箇所や作業の流れを解説します。
注意：今回の記事は内装カバーの取り外し事例です。アイサイトのステレオカメラ本体を取り外したり、分解したりする作業ではありません。
また、元の作業記録に車種・型式・年式が残っていないため、すべてのスバル車に共通する手順ではありません。レヴォーグを含め、実際の作業では対象車両の整備書を確認してください。
アイサイトカバーの外し方｜取り外し手順を写真で解説
今回の車両では、次の順番でカバーを取り外しました。
- 車線逸脱警報・衝突被害軽減ブレーキ関連のスイッチカバーを外す
- 車両前方側にあるツメの位置を確認する
- 奥にある頭8mmのボルト2本を外す
- 金属クリップの固定を解除してメインカバーを外す
- カバー側のクリップ位置や破損がないか確認する
それでは実際の写真を見ながら解説していきますね。

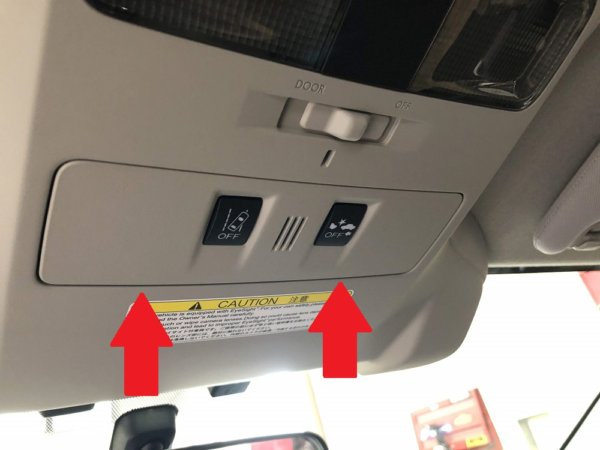

① スイッチ部分の小さなカバーを外す
まずは、アイサイトの車線逸脱警報や衝突被害軽減ブレーキ関連のスイッチ部分にあるカバーを取り外します。
今回のカバーは樹脂製のツメで固定されていました。
ツメは車両前方側にあります。
当時はマイナスドライバーや内装リムーバーを使用して取り外しましたが、傷や破損を防ぐため、作業では樹脂製の内装リムーバーなど適切な工具を選び、整備書に指定された位置から取り外してください。
無理にこじるとツメが折れたり、内装に傷が付いたりする可能性があります。

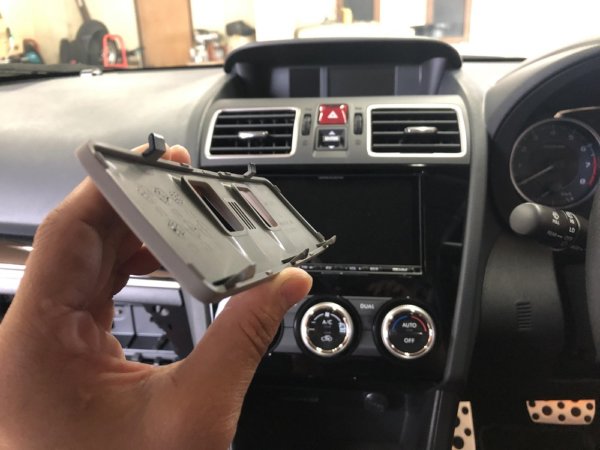

② スイッチカバーのツメの位置を確認
取り外したスイッチカバーがこちらです。
写真で持っている手の親指側が、車両前方側になります。
この部分に固定用のツメがあります。
取り外した部品を見ると固定構造がわかりやすいですね。
取り付け時にも必要になるので、ツメの位置と向きは覚えておきましょう。

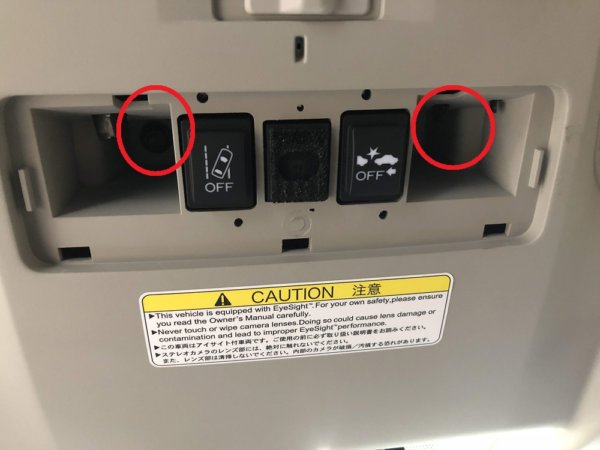

③ 頭8mmのボルト2本を取り外す
スイッチカバーを外すと、その奥にボルトが見えてきます。
今回の車両では、頭8mmのボルトが2本使用されていました。
ボルトを取り外します。
外したボルトは紛失しないように保管してください。
また、これは今回の車両で確認した固定方法です。車種や年式によってボルトの本数、サイズ、固定方法が異なる可能性があります。

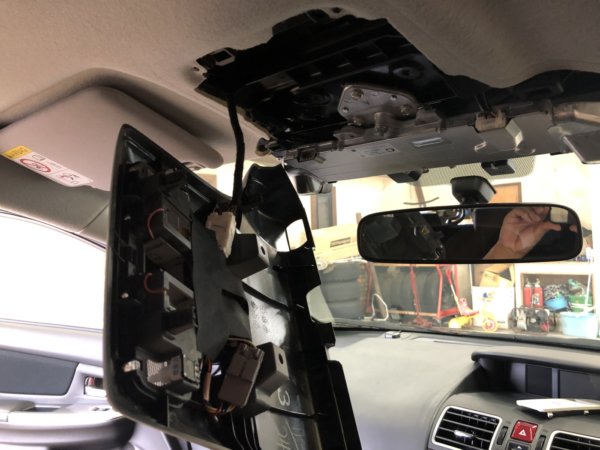

④ 金属クリップを解除してメインカバーを外す
ボルトを取り外したら、次はアイサイトのメインカバーです。
今回のカバーは金属クリップでも固定されていました。
この金属クリップがなかなか強く固定されているんです。
元の作業ではカバーを引いて取り外しましたが、力任せに引っ張るのはおすすめしません。
固定位置を確認し、ステレオカメラ本体や周辺配線に力がかからないように注意が必要です。
特にカメラ付近へ工具を差し込んだり、カメラ本体を支点にしてこじったりする作業は避けてください。
車両ごとの正しい解除方向がわからない場合は、無理に取り外さず整備書を確認しましょう。

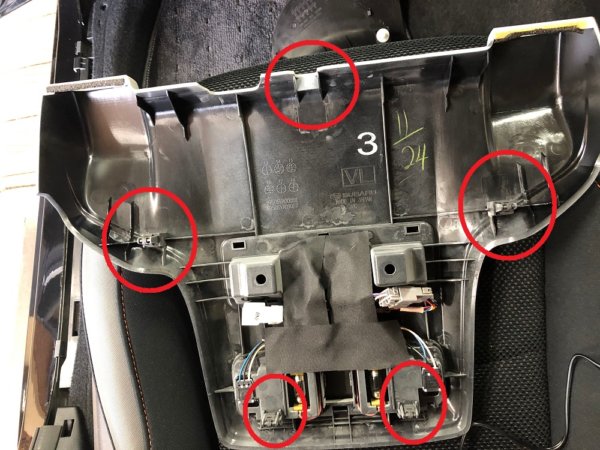

⑤ 取り外したカバーのクリップ位置を確認
こちらが取り外したカバーの写真です。
クリップがどこに付いているか確認できるので、取り外す際の参考にしてください。
取り付け時は、クリップの変形やツメの破損がないかも確認しておきたいところです。
アイサイトカバーを外すときの注意点
アイサイト周辺の作業では、一般的な内装パネルよりも慎重な取り扱いが必要です。
なぜなら、アイサイトのステレオカメラは安全運転支援機能に関係する精密部品だからです。
ステレオカメラ本体には触れない
スバルの取扱説明書では、ステレオカメラの取り扱いについて注意事項が示されています。
- ステレオカメラのレンズに触れない
- カメラ本体に強い衝撃や力を加えない
- カメラ本体を取り外したり分解したりしない
- カメラの取り付け位置や周辺構造を勝手に変更しない
今回の作業はカバーのみを取り外すものですが、カメラ本体や配線に影響しないよう注意してください。
参考：スバル公式 EyeSight取扱説明書（PDF・別車種の取り扱い参考資料）
ドライブレコーダーの取り付け位置にも注意
ETCやドライブレコーダーを取り付けるためにカバーを外す場合、配線処理や機器の取り付け位置にも注意が必要です。
アイサイトには、ステレオカメラの視野に影響する可能性があるため、用品の取り付けが制限されているエリアがあります。
ドライブレコーダーなどの機器を取り付ける場合は、対象車両の取扱説明書に記載された禁止エリアを確認してください。
カメラの視野を妨げるだけでなく、フロントガラスへの映り込みにも配慮が必要です。
アイサイトカバーを元に戻すときの確認事項
カバーを取り付けるときは、車種別整備書の取り付け手順に従います。
今回のようなクリップ固定式カバーでは、次の点も確認したいところです。
- カバーのツメや金属クリップが破損・変形していないか
- 配線を挟み込んでいないか
- ボルトの締め忘れがないか
- スイッチカバーに浮きやガタつきがないか
- メーター内にアイサイト関連の異常表示が出ていないか
ボルトは整備書に指定された方法・締付トルクで取り付けてください。
また、警告灯が点灯していないことだけで、システムの正常動作を完全に確認できるわけではありません。
作業中にカメラへ衝撃を与えた場合や、異常表示が出た場合は、スバル販売店などで点検を受けてください。
アイサイトカバーの取り外しに関するよくある質問
Q. レヴォーグのアイサイトカバーも同じ方法で外せますか？
今回の作業車両の型式・年式が確認できていないため、レヴォーグにも同じ方法が使えるとは断定できません。アイサイトの世代や車種によってカバーの構造が異なる場合があるため、対象車両の整備書で確認してください。
Q. アイサイトカバーは引っ張るだけで外せますか？
今回の車両ではボルト2本と金属クリップで固定されていました。ボルトを外さずに引っ張ると破損する可能性があります。まずは固定方法を確認することが大切です。
Q. カバーを外すとアイサイトの調整が必要になりますか？
カバーのみの脱着で調整が必要かどうかは、対象車両の整備書と作業内容によって判断する必要があります。カメラ本体に触れた場合や衝撃を与えた場合は、自己判断せずスバル販売店などに相談してください。
Q. アイサイトカバーを外すときに必要な工具は？
今回の作業では内装カバーのツメを外す工具と、頭8mmのボルトに対応する工具を使用しました。ただし、工具や固定方法は車種・年式によって異なります。
まとめ｜アイサイトカバーはツメ・ボルト・クリップの位置がポイント
今回はスバルのアイサイトカバーの外し方を紹介しました。
- スイッチカバーのツメは今回の車両では前方側にある
- 小さなカバーを外すと頭8mmのボルトが2本出てくる
- メインカバーは金属クリップでも固定されている
- 無理な力を加えると内装や周辺部品を破損する可能性がある
- ステレオカメラ本体やレンズには触れない
今回の作業では金属クリップがしっかり固定されていたため、カバーを外す際には注意が必要でした。
車種や年式で構造が違う可能性はありますが、実際の固定箇所を確認する参考になればうれしいです。
ETCやドライブレコーダーの取り付けでは、安全装備に影響しないよう、必ず対象車両の整備書と取り付け禁止エリアを確認してくださいね。
