こんにちは、整備士ノートです。
「バモスのハンドルが引っかかる」「ハンドルを回している途中で急に重くなる」
今回は、このような症状で入庫したホンダ・バモスの修理事例を紹介します。
今回のバモスは、ハンドルを切ると急に重くなったり軽くなったりする、引っかかるような違和感がありました。
実際に症状を確認し、ステアリングギアボックスASSY（ステアリングラック）の交換修理を行いました。
今回は部品取り車から取り外した中古部品を使用しましたが、通常の修理ではリビルト品を選択する方法もあります。
当時の部品価格と工賃をもとに計算すると、リビルト品を使用した場合の修理費用は41,850円という試算になりました。
この記事では、バモスのハンドルが引っかかる症状、ステアリングラック交換の作業内容、修理費用について、実際の整備写真とともに解説します。
- 車種：ホンダ バモス
- 年式：平成14年式（2002年）
- 走行距離：約6万km
- 症状：ハンドル操作中に急に重くなったり軽くなったりする
- 修理内容：ステアリングギアボックスASSY交換
- 使用部品：部品取り車からの中古品
ハンドルの引っかかりは重大な不具合につながる可能性があります。操舵中に急に重くなる、引っかかる、ハンドルが正常に戻らないといった症状がある場合は、無理に運転を続けないでください。安全な場所に停車し、必要に応じてロードサービスなどを利用して整備工場へ点検を依頼しましょう。
バモスのハンドルが引っかかる症状とは？
今回のバモスでは、ハンドルを左右に回したときに違和感がありました。
具体的には、ハンドルを切っている途中で急に操作が重くなったり、逆に軽くなったりするという症状です。
通常、ステアリングは回転させる角度や路面からの反力などに応じて操作感が変化します。
しかし、今回のように不自然な引っかかりがある場合は、ステアリング機構に不具合が発生している可能性があります。
症状を確認した結果、今回の車両ではステアリングギアボックスASSYの交換修理を行うことにしました。
ただし、ハンドルが重い、引っかかるという症状だけで、すべてステアリングラックが原因だと断定することはできません。
ハンドルが重い・引っかかるときに考えられる原因
ハンドルの操作に違和感がある場合は、ステアリングラック以外にも点検すべき箇所があります。
| 点検箇所 | 考えられる不具合 |
|---|---|
| ステアリングギアボックス | 内部の動きが悪い、引っかかりがある |
| ステアリングシャフト・ジョイント | ジョイントの固着や動作不良 |
| パワーステアリング機構 | アシスト機能の異常 |
| タイロッドエンド・足回り | ジョイント部分の動作不良 |
| タイヤ・空気圧 | 操舵が重くなる原因のひとつ |
例えば、ステアリングシャフトのジョイントに固着があれば、ハンドルを回したときの引っかかりにつながる可能性があります。
また、パワーステアリングのアシストに問題があれば、ハンドルが重く感じられる場合があります。
どの部分が原因なのかは、症状の出方や操舵系統の点検結果をもとに判断する必要があります。
今回のバモスでは、症状を確認したうえでステアリングギアボックスASSYを交換する方針としました。
バモスのステアリングラック交換作業
ここからは実際の交換作業を紹介します。
ステアリングラックは、ハンドルの回転をタイヤの向きを変える動きへ伝える重要な部品です。
車種によってはステアリングギアボックスとも呼ばれます。

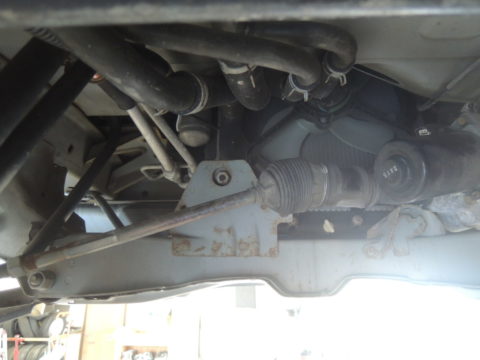

バモスでは車体の下側に取り付けられており、ステアリングシャフトやタイロッドを切り離して取り外します。
最初は「本当にこの隙間から取り出せるのかな？」と思うような配置でした。
しかし、実際に作業すると取り出す手順がわかり、比較的作業しやすい構造でした。
交換作業には専門的な整備知識が必要です。ステアリングラックは操舵に直接関わる重要部品です。ステアリングシャフトの接続不良やタイロッドの締付不良があると重大な事故につながるおそれがあります。実作業では必ず対象車両の整備書を使用し、必要な締付管理・安全確認を実施してください。

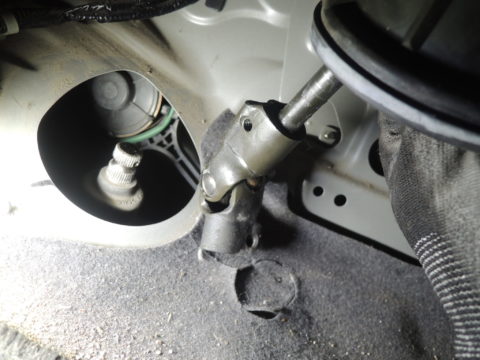

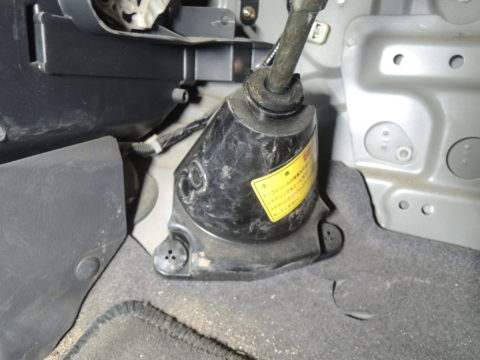

① ステアリングシャフトとギアボックスを切り離す
まずはステアリングシャフトとステアリングギアボックスを切り離します。
シャフトの接続部分を確認し、適切な位置関係を保ったまま切り離します。

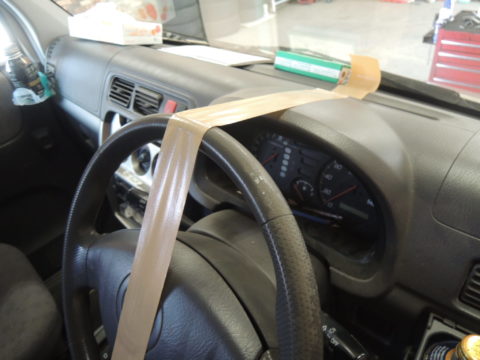

この工程で重要なのが、ハンドルを不用意に回さないことです。
ステアリングシャフトを切り離した状態でハンドルを大きく回すと、エアバッグなどに関係するスパイラルケーブルを損傷させるおそれがあります。
そのため、ハンドルを適切な位置に保持し、不用意に回転しないようにして作業を進めます。
この部分は、ステアリングラック交換時に特に注意しておきたいポイントですね。
② タイロッドエンドをナックルから切り離す
次はタイロッドエンドを切り離します。
タイロッドエンドは、ステアリングギアボックスの動きをタイヤ側へ伝えるための部品です。
タイロッドエンドをナックルから切り離し、ステアリングギアボックスを取り出せる状態にしていきます。
タイロッドエンドの接続部分は操舵に関わるため、組付け時には整備書に従った締付や固定状態の確認が必要です。

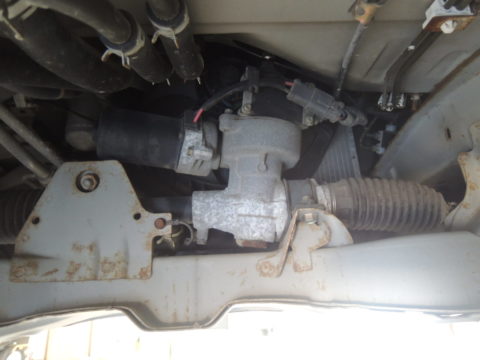

③ ステアリングギアボックスを右側へ寄せる
周辺部品を切り離したら、ステアリングギアボックス本体を取り出していきます。

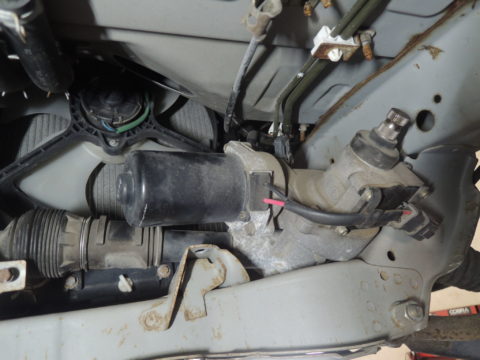

今回のバモスでは、まずギアボックスを右側へ大きく寄せました。
車体側のスペースが限られていますが、ギアボックスを寄せることで取り出すための位置を確保できます。
④ 左側タイロッドをフレーム外側へ抜く
続いて、左側のタイロッドをフレームの外側へ抜きます。
この位置まで移動できれば、あとは周辺部品と干渉しないように注意しながらステアリングギアボックスを取り出します。
作業前は狭く感じた場所ですが、取り出す方向がわかればスムーズに進められました。

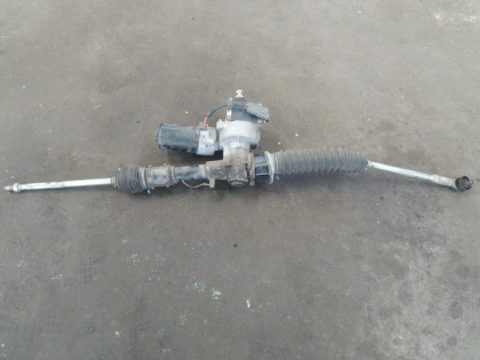

⑤ 中古ステアリングギアボックスへ交換
今回は部品取り車から取り外した中古のステアリングギアボックスを使用しました。
中古部品を使用する場合は、車両への適合確認だけでなく、ラックの作動状態やガタ、ブーツの損傷などを点検することが重要です。
外観がきれいでも、内部の状態まで保証されているわけではありません。
そのため、通常の修理ではリビルト品を選択する方法もあります。
リビルト品は再生整備された部品ですが、品質や保証条件は供給元によって異なります。購入時には適合と保証内容を確認してください。
今回は中古品を取り付け、取り外した部分を組み付けました。
⑥ 交換後はアライメント測定・調整を行う
ステアリングギアボックスを交換したら、それで作業終了というわけではありません。
ステアリングラックの交換では、タイロッド周辺を取り外すため、ホイールアライメントが変化する可能性があります。
そのため、今回も交換後にアライメントを測定し、調整しました。
特にトー角が適切でないと、ハンドルのセンターずれやタイヤの偏摩耗、直進安定性の低下などにつながることがあります。
また、ステアリングシャフトやタイロッドの接続状態、ハンドルの操作感なども確認する必要があります。
ステアリングラック交換は、部品の脱着だけでなく、組付け後の点検・調整まで含めて行う重要な整備です。
バモスのステアリングラック交換費用はいくら？
続いて、気になる修理費用です。
今回の実作業では部品取り車の中古ステアリングギアボックスを使用しました。
そのため、ここで紹介する金額は実際の請求額ではなく、リビルト品を使用した場合の修理費用の試算です。
| 項目 | 当時の試算金額 |
|---|---|
| ステアリングギアボックス（リビルト品） | 20,000円 |
| 交換工賃 | 17,850円 |
| アライメント測定・調整 | 4,000円 |
| 合計 | 41,850円 |
レバーレートは1時間8,500円として計算しています。
また、純正新品部品については、当時約60,000円という見積もりでした。
そのため、部品の価格を抑えたい場合は、リビルト品も有力な選択肢になると思います。
ただし、上記は修理当時の価格をもとにした試算です。現在の部品価格や工賃、アライメント作業の範囲によって費用は異なります。
また、純正新品部品の約60,000円は部品価格の参考であり、交換工賃などを含めた総額ではありません。
中古品・リビルト品・新品はどれを選ぶべき？
ステアリングギアボックスの修理では、部品の選び方によって費用が変わります。
| 部品 | メリット | 注意点 |
|---|---|---|
| 中古品 | 価格を抑えられる場合がある | 使用歴や内部状態、保証の確認が必要 |
| リビルト品 | 再生整備された部品を選べる | 再生内容や保証条件は供給元で異なる |
| 純正新品 | 未使用部品を使用できる | 費用が高くなる場合がある |
今回のように部品取り車がある場合は中古品を使う選択もあります。
一方、一般的な修理では、費用と保証のバランスを考えてリビルト品を選択することもあります。
ただし、ステアリングは車の安全に直結する部分です。
価格の安さだけで決めず、部品の状態や供給元の品質、保証内容を確認することが重要です。
バモスとアクティでハンドルが引っかかる場合は同じ故障？
バモスとアクティはホンダの軽商用車系モデルとして共通する部分がありますが、すべての部品や整備方法が同じというわけではありません。
今回紹介したのは平成14年式バモスの整備事例です。
アクティで同じようにハンドルが重くなったり、引っかかったりする場合でも、まずは現車の症状を確認して原因を絞り込む必要があります。
また、部品を交換する際には型式・年式・装備などによる適合確認も必要です。
似た症状だからといって、ステアリングラックの交換を決めつけないようにしてください。
バモスのハンドルが引っかかる症状に関するよくある質問
Q. バモスのハンドルが急に重くなる原因は？
ステアリングギアボックス内部の不具合やステアリングシャフトのジョイント、パワーステアリング機構などが原因として考えられます。今回のバモスではステアリングギアボックスASSYを交換しました。
Q. ハンドルが引っかかる症状はそのまま乗っても大丈夫？
おすすめしません。操舵中にハンドルの操作力が急に変化すると、車を安全にコントロールできなくなるおそれがあります。無理に運転を続けず、早めに整備工場で点検してください。
Q. バモスのステアリングラック交換費用はいくらですか？
今回の記事で紹介した修理当時の試算は、リビルト品20,000円、工賃17,850円、アライメント作業4,000円の合計41,850円です。実際の修理では中古品を使用しており、この金額が請求額だったわけではありません。
Q. ステアリングラック交換後はアライメント調整が必要？
はい。ステアリングラック交換ではタイロッド周辺を取り外すため、交換後はアライメントを確認し、必要な調整を行います。ハンドルセンターや操舵状態の確認も重要です。
Q. バモスとアクティは同じステアリングラックを使えますか？
型式や年式、仕様などによって適合が異なる可能性があります。共通部品があるとしても、現車の車台情報や純正部品番号などで確認する必要があります。
まとめ｜バモスのハンドルが引っかかる症状は早めの点検を
今回は、ホンダ・バモスのハンドルが引っかかる症状と、ステアリングギアボックス交換作業を紹介しました。
- 平成14年式、走行約6万kmのバモス
- ハンドルを切ると急に重くなったり軽くなったりする症状
- ステアリングギアボックスASSYを交換
- 実際の修理では部品取り車からの中古品を使用
- 交換時はスパイラルケーブルの損傷に注意
- 交換後にアライメントを測定・調整
- リビルト品を使用した場合の修理費用試算は41,850円
ハンドルの引っかかりや操作力の変化は、車の安全性に関わる重要な症状です。
今回のバモスではステアリングギアボックス交換という修理になりましたが、ほかの車でも必ず同じ箇所が故障しているとは限りません。
ハンドルの動きに少しでも異常を感じた場合は、放置せず原因を点検してもらうことをおすすめします。
